De draagbare energie analysatoren van Elcontrol Nederland B.V.

De eerste draagbare elektrische energieanalysatoren van Elcontrol dateren van 1985.
Elcontrol was daarmee de eerste fabrikant die met dit soort meters op de markt kwam.
De lange ervaring heeft ertoe heeft ertoe geleid dat Elcontrol nu over een aantrekkelijke range gunstig geprijsde 1-3 fasen analysatoren beschikt. Energie-, harmonische- en power quality analyse aan boord van zeer handzame apparatuur.

Hieronder vindt u een overzicht van de draagbare energie analysatoren die Elcontrol Nederland kan leveren.

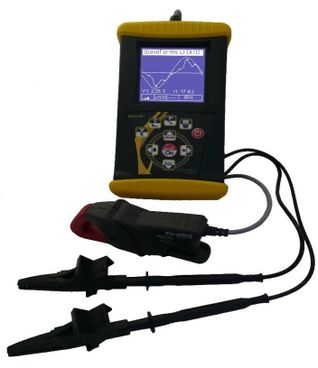

Nanovip2

Kenmerken:

  • AC en DC meting, eventueel gelijktijdig, handig bv. voor rendementsmeting aan omvormers. De DC stroomtang is een optie.
  • Grafische heldere display.
  • Energie-, harmonische en Power Quality meting.
  • 4 spanningsingangen 0-600 Volt waarvan 1 auxiliairy voor een extra meting.
  • 5 stroomingangen 3 voor de fasen, 1 voor de nulleider (niet per se nodig) en 1 auxiliairy voor een extra meting.
  • Beide metingen; stroomingangen en spanningsingangen zijn continu en met een nauwkeurigheid van 0,25%.
  • Dat betekent de mogelijkheid van transienten meting, waaronder ook aanloopstroom.
  • Alarm mogelijkheden.
  • Energie meting import export.
  • Meting van minimum, gemiddelde en maximum momentele waarden in 4 quadranten.
  • Power quality analyse met meting van: stroom en spanningsharmonischen op alle 7 inputs tot de 50-ste orde, interrupties en micro-interrupties, dips, swells en spannings-onbalans meting en tenslotte metingen volgens EN 50160.
  • Golfvorm analyse.
  • Event log met de laatste 5 alarmmeldingen, 5 dips, 5 swells, 5 interrupties.
  • Vermogens en energiemetingen gedurende 4 vrij te kiezen tariefperioden.
  • 4 verschillende typen net-aansluitingen: mono-fase, bi-fase, drieleider 3 fase, 4 leider 3 fase.
  • En ook middenspanning aansluiting.
  • Het toestel beschikt over een “automatische” test van de aansluiting.
  • Data kan opgeslagen worden op de meegeleverde micro-SD kaart.
  • Er wordt software meegeleverd voor data analyse op de PC.
    Met dit toestel kunt een veelheid aan metingen doen. Waar u voorheen 2 toestellen nodig had, doet u dat nu met 1 toestel.

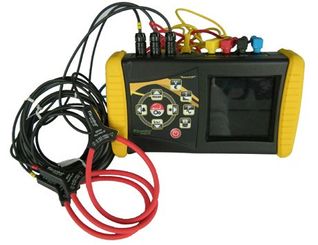

Nanovip3

Kenmerken:

  • AC en DC meting, eventueel gelijktijdig, handig bv. voor rendementsmeting aan omvormers. De DC stroomtang is een optie.
  • Grafische heldere display.
  • Energie-, harmonische en Power Quality meting.
  • 4 spanningsingangen 0-600 Volt waarvan 1 auxiliairy voor een extra meting.
  • 5 stroomingangen 3 voor de fasen, 1 voor de nulleider (niet per se nodig) en 1 auxiliairy voor een extra meting.
  • Beide metingen; stroomingangen en spanningsingangen zijn continu en met een nauwkeurigheid van 0,25%.
  • Dat betekent de mogelijkheid van transienten meting, waaronder ook aanloopstroom.
  • Alarm mogelijkheden.
  • Energie meting import export.
  • Meting van minimum, gemiddelde en maximum momentele waarden in 4 quadranten.
  • Power quality analyse met meting van: stroom en spanningsharmonischen op alle 7 inputs tot de 50-ste orde, interrupties en micro-interrupties, dips, swells en spannings-onbalans meting en tenslotte metingen volgens EN 50160.
  • Golfvorm analyse.
  • Event log met de laatste 5 alarmmeldingen, 5 dips, 5 swells, 5 interrupties.
  • Vermogens en energiemetingen gedurende 4 vrij te kiezen tariefperioden.
  • 4 verschillende typen net-aansluitingen: mono-fase, bi-fase, drieleider 3 fase, 4 leider 3 fase.
  • En ook middenspanning aansluiting.
  • Het toestel beschikt over een “automatische” test van de aansluiting.
  • Data kan opgeslagen worden op de meegeleverde micro-SD kaart.
  • Er wordt software meegeleverd voor data analyse op de PC.

Met dit toestel kunt een veelheid aan metingen doen. Waar u voorheen 2 toestellen nodig had, doet u dat nu met 1 toestel.

Hier doet u met hetzelfde toestel een 3 fasen AC meting aan de ene en een DC meting aan de andere kant van de omvormer. Zo biedt dit toestel de mogelijkheid rendementsmetingen te doen aan omvormers van zonne- en windenergiesystemen en ook aan UPS omvormers

Brochure Handleiding

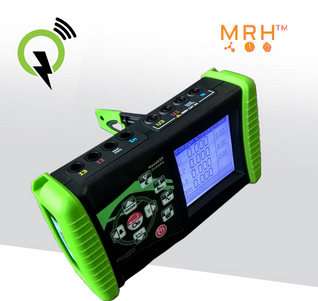

Nanovip Quadra

Kenmerken:

  • Met meerdere toestellen gelijktijdig meten
  • Data vastleggen van meerdere locaties op hetzelfde moment
  • 1 Master toestel dat als datalogger fungeert. Dat betekent dat als de generator een dip vertoont, je gelijktijdig je stromen vastlegt van de machines die het mogelijk veroorzaken
  • Zeer gericht zoeken naar lastige fenomenen binnen uw net. Vermogens- en energie analyse

Brochure
